特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 特殊雙主軸交互式設計,能實現變壓器阿爾法繞線工藝,適用于新能源汽車變壓器自動化繞線
- 配置主動放線裝置,自動氣動剪刀機構等
技術參數:
型號
Models
WZY-NS200AL
繞線軸距
Spindle Pitch
200mm
軸數
Spindle Number
1
主軸速度
Spindle Speed
2000RPM
主軸馬達功率
Spindle Motor
1500W
適用線徑
Wire Range
0.5~2.0mm
(Depending on each tension’s configuration)
最大骨架外徑
Max. Bobbin OD
100mm
快速夾具接口內徑
Jig Inner Diameter
8mm, 12mm
電源
Power Supply
AC 220V±10%
功率
Power
5KW
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
1650x1020x1220mm
機器重量
Machine Weight
~600kg

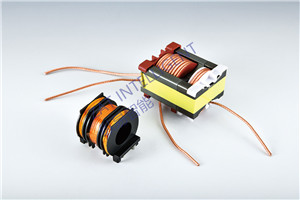

繞制成品展示:
資料下載:
- 全自動單軸大型變壓器粗線阿爾法繞線機 WZY-NS200AL.pdf
