特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 采用縱易智能精密閉環排線系統,可實現線圏超過20層以上整列排線
- 每個排線軸為獨立排線設計,排線電機會根據線徑及胥架變化自適應調整排線速度,以達到整列繞線
- 配備自動脫漆裝置,可根據產品要求調節脫漆位置
- 具有自動夾線、斷線、排除廢線功能
- 主軸軸距100mm適用旋轉直徑較大且需要箱密排線的線圈產品
技術參數:
型號
Models
WZY-P10004
WZY-P10006
軸距
Spindle Pitch
100mm
軸數
Spindle Number
4
6
主軸速度
Spindle Speed
6000RPM
主軸馬達功率
Spindle Motor
2300W
適用線徑
Wire Range
0.5~1.1mm
電源
Power Supply
AC 220V±10%
功率
Power
6KW/7KW
最大骨架外徑
Max. Bobbin OD
85mm
快速夾具接口內徑
Jig Inner Diameter
12mm
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
1350x1100x1300mm
機器重量
Machine Weight
~700kg

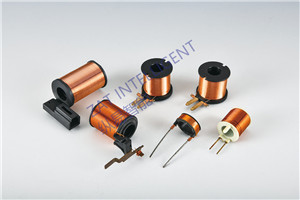

繞制成品展示:
資料下載:
- 全自動4軸_6軸精密每軸獨立排線帶剝漆功能繞線機 WZY-P1004 WZY-P1006 .pdf
