特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 使用特殊精密伺服衰減張力機構,適用于粗線產品繞線,使得排線更整齊
- 采用150mm大軸距,產品兼容性強,應用快速切換設計,更換產品方便快捷
- 配備自動脫漆裝置,可根據產品要求調勞脫漆位置
- 配備自動包膠帶功能,自動尾頂裝置,自動氣動剪刀等
- 配備自動夾線、斷線、排除廢線功能
- 適用旋轉直徑特別大,單根漆包線徑超過0.5mm及多股線的線圈產品
技術參數:
型號
Models
WZY-15004
繞線軸距
Spindle Pitch
150mm
軸數
Spindle Number
4
主軸速度
Spindle Speed
4000RPM
主軸馬達功率
Spindle Motor
2300W
適用線徑
Wire Range
0.5~1.5mm
(Depending on each tensioner’s configuration)
最大骨架外徑
Max. Bobbin OD
120mm
快速夾具接口內徑
Jig Inner Diameter
20mm
電源
Power Supply
AC 220V±10%
總功率
Power
3KW
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
1100x1300x1800mm
機器重量
Machine Weight
~750kg

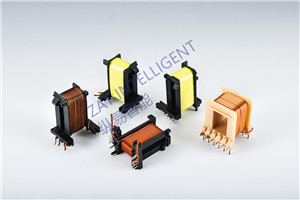

繞制成品展示:
資料下載:
- 全自動4軸精密剝漆包膠繞線機 WZY-15004.pdf
