特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 采用縱易智能精密閉環排線系統,可實現線圈超過20層以上整列排線
- 配備震動盤自動上料.通過直振將骨架整齊排序,通過機構手自動上料
- 特殊雙主軸交替式設計,能實現繞線與包膠帶、上下料分開工作,提高效率
技術參數:
型號
Models
WZY-AP15001
軸距
Spindle Pitch
150mm
軸數
Spindle Number
1
主軸速度
Spindle Speed
8000RPM
主軸馬達功率
Spindle Motor
1500W
適用線徑
Wire Range
0.035~1.5mm
最大骨架外徑
Max. Bobbin OD
100mm
快速夾具接口內徑
Jig Inner Diameter
20mm
電源
Power Supply
AC 220V±10%
功率
Power
4KW
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
900x850x1600mm
機器重量
Machine Weight
~400kg

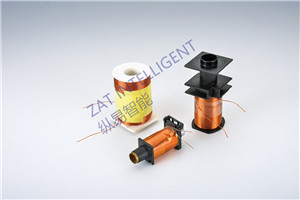

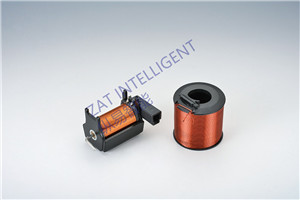

繞線成品展示:
資料下載:
- 全自動單軸震動盤上料包膠繞線機 WZY-AP15001.pdf
