特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 使用特殊精密伺服衰減張力機構,適用于粗線產品繞線,使得排線更整齊
- 采用100mm/150mm軸距,產品兼容性強,特別適用于大批量80以下/以上電機產品
- 配備自動脫漆裝置,可根據產品要求調節脫漆位置
- 配置自動尾頂裝置,自動氣動剪刀,配備伺服夾線、斷線、排除廢線功能等
- 獨特設計撥線功能,以保證伺服電機爬層要求
- 使用快速切換設計,更換產品方便快捷,可實現最快10分鐘內切換產品
- 適用旋轉直徑特別大,單根漆包線徑超過0.5mm及多股線的線圈產品
技術參數:
型號
Models
WZY-10006
WZY-15004
軸距
Spindle Pitch
100mm
150mm
軸數
Spindle Number
6
4
主軸速度
Spindle Speed
3000RPM
主軸馬達功率
Spindle Motor
2300W
適用線徑
Wire Range
0.1~0.8mm
0.3~1.2mm
剝漆電機功率
Coat Peeling Motor
400W
剝漆線徑
Coat Peeling Wire Range
0.3~0.7mm
0.5~1.1mm
電源
Power Supply
AC 220V±10%
功率
Power
4.5KW
最大骨架外徑
Max. Bobbin OD
60mm
快速夾具接口內徑
Jig Inner Diameter
12mm
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
1300x800x1200mm
機器重量
Machine Weight
~700kg

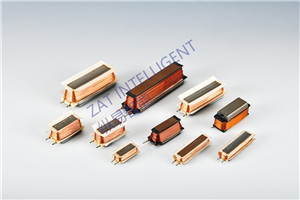

繞線成品展示:
資料下載:
- 全自動4軸_6軸伺服電機定子繞線機 WZY-10006 WZY-15004.pdf
