特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 采用150mm大軸距,產品兼容性強,應用快速切換設計,更換產品方便快捷
- 采用伺服前后上下料裝置,具有上下料定位精準,節省操作時間
- 具有自動夾線、斷線、排除廢線功能
- 適用旋轉直徑特別大的線圈產品
技術參數:
型號
Models
WZY-15006
軸距
Spindle Pitch
150mm
軸數
Spindle Number
6
主軸速度
Spindle Speed
8000RPM
主軸馬達功率
Spindle Motor
1500W
適用線徑
Wire Range
0.03~0.8mm
最大骨架外徑
Max. Bobbin OD
120mm
快速夾具接口內徑
Jig Inner Diameter
12mm
電源
Power Supply
AC 220V±10%
功率
Power
3KW
三維行程
XYZ Stroke
X: 130mm Y: 150mm Z: 100mm
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
1400x1100x1300mm
機器重量
Machine Weight
~750kg

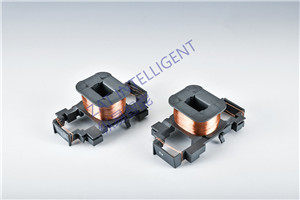

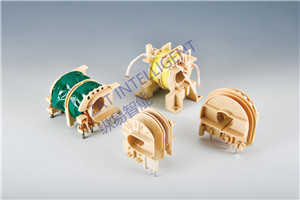

繞線成品展示:
資料下載:
- 全自動6軸大軸距繞線機 WZY-15006.pdf
