特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 使用精密帶反張力控制張力器,使產品排線更整齊
- 采用獨立式包膠裝置,膠帶寬窄兼容,可實現(xiàn)不斷膠帶層間隔離、收直角,且包膠平整,并能實現(xiàn)兩邊檔墻膠帶<=1圈
- 上下料裝盤同一工位時進行(空骨架、成品)
- 具有自動夾線、斷線、排除廢線功能
技術參數(shù):
型號
Models
WZY-A7808LC
WZY-A7808TA
WZY-A7808TB
繞線軸距
Spindle Pitch
78mm
軸數(shù)
Spindle Number
8
主軸速度
Spindle Speed
8000RPM
主軸馬達功率
Spindle Motor
1500W
三維馬達功率
XYZ Spindle Motor
400W
適用線徑
Wire Range
0.025~0.5mm
(Depending on each tension’s configuration)
最大骨架外徑
Max. Bobbin OD
50mm
快速夾具接口內徑
Jig Inner Diameter
10mm
電源
Power Supply
AC 220V±10%
功率
Power
6KW
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
2850x1450x1850mm
機器重量
Machine Weight
~1100kg

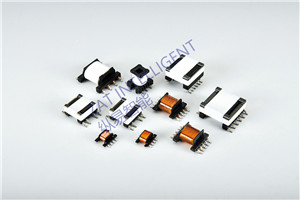

繞制成品展示:
資料下載:
- 全自動上料8軸包膠繞線機 WZY-A7808LC WZY-A7808-TA WZY-A7808-TB.pdf
