特性:
- 機器關鍵零部件全部采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 使用精密帶反張力控制張力器,使產品排線更整齊
- 采用100mm大軸距,產品兼容性強,更換產品方便快捷
- 采用獨立式三維自動包膠裝置,膠帶寬窄兼容,可實現隔離(收直角)不斷膠帶,包膠平整特點
- 設備具有自動套管功能,可實現起收線自動套管,能穩定實現單及多股線套管,提高生產效率
- 具有自動夾線、斷線、排除廢線功能
技術參數:
型號
Models
WZY-S10804LA
WZY-S10806LA
繞線軸距
Spindle Pitch
108mm
軸數
Spindle Number
4
6
主軸速度
Spindle Speed
8000RPM
主軸馬達功率
Spindle Motor
1500W
適用線徑
Wire Range
0.03~0.8mm
(Depending on each tension’s configuration)
最大骨架外徑
Max. Bobbin OD
75mm
快速夾具接口內徑
Jig Inner Diameter
10mm
電源
Power Supply
AC 220V±10%
功率
Power
4.5KW
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
1100x1300x1380mm
機器重量
Machine Weight
~600kg

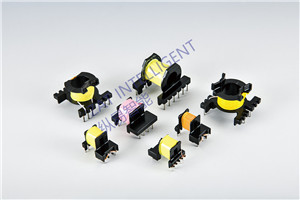

繞制成品展示:
資料下載:
- 全自動4軸_6軸套管包膠機繞線機 WZY-S10804LA WZY-S10806LA.pdf
