特性:
- 機器關鍵零部件采用日本、德國、臺灣進口品牌,可靠性強,耐用度高,保障機器使用壽命
- 可根據客戶產品需求量身定制,適應不同產品的不同需求
- 采用高剛性的排線導軌,實現穩定的整列繞線;機器能對由于加熱引起的夾具凸緣位置的變化進行確認和補正,保證穩定的繞幅精度
技術參數:
型號
Models
WZY-AC01
WZY-AC02
線徑
Wire Range
0.015~0.1mm
0.2~1.2mm
主軸速度
Spindle Speed
Max. 3000RPM
停止精度
Stop Accuracy
0.1 Ts
繞線最大外徑
Maximum Winding OD
150mm
最大繞線寬度
Maximum Winding Width
25mm
繞線精度設定
Winding Precision Setting
±0.01mm
主軸馬達功率
Spindle Motor
750W Servo Motor
排線馬達功率
Spread Spindle Motor
400W Servo Motor
最大外徑
Max. Outer Diameter
200mm
總功率
Power
2.5KW
電源
Power Supply
AC 200~230V±10%,50/60Hz, Single Phase
空氣壓力
Air Pressure
>0.5mpa
機器尺寸
Machine Size
1100x860x1500mm
機器重量
Machine Weight
~300kg

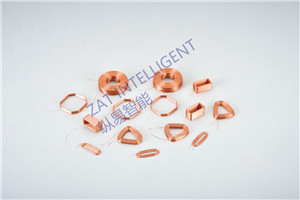

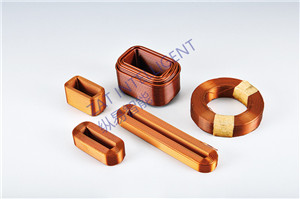

繞制成品展示:
資料下載:
- 全自動空心線圈繞線機 WZY-AC01 WZY-AC02.pdf
