特性：
- 采用縱易智能精密閉環排線系統，可實現線圈超過20層以上整列排線
- 使用箱密帶反張力控制張力器，使產品排線更整齊
- 機器小巧，方便生產，節省空間
- 主軸軸距100mm適用旋轉直徑較大需要精密排線的線圈產品
技術參數：
型號
Models
F-400ZN
繞線軸距
Spindle Pitch
100mm
繞線軸數
Spindle Numbers
4
主軸速度
Spindle Speed
600RPM
主軸馬達功率
Spindle Motor
AC Servo 750W
適用線徑
Wire Range
0.05-0.6mm
最大骨架外徑
Max. Bobbin OD
80mm
主軸外徑
Spindle OD
12mm
電源
Power Supply
AC 220V±10%
總功率
Power
>=1500W
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
502x407x600mm
機器重量
Machine Weight
~120kg

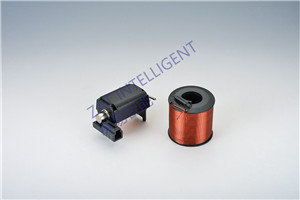

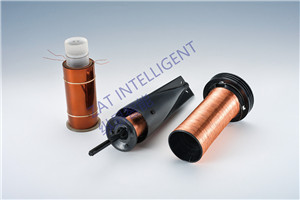

繞線成品展示：
資料下載：
- 半自動4軸精密排線繞線機 F-400ZN.pdf
