特點：
- 采用縱易智能精密閉環排線系統，可實現線圈超過20層以上整列排線
- 使用精密帶反張力控制張力器，使產品排線更整齊
- 機器小巧，方便生產，節省空間
- 主軸軸距100mm適用旋轉直徑較大需要精密排線的線圈產品
技術參數：
型號
Models
F-100CN
線徑
Wire Range
<=1.5mm
主軸速度
Spindle Speed
Max. 2000RPM
主軸數量
Spindle Number
1
主軸馬達功率
Spindle Motor
AC370W
最大幅寬
Max . Width
210mm
最大軸徑
Max . Roll Diameter
300mm
電源供應
Power Supply
220V, 50/60Hz
排線馬達功率
Spreading Motor
Servo 400W
排線幅寬
Spreading Width
導針桿移動距離
Guiding Pin Movement Distance
40(unit 0.01mm)
主軸停止精度
Spindle Stop Accuracy
±0.36°
機器尺寸
Machine Size
900x700x1150mm
機器重量
Machine Weight
~120kg

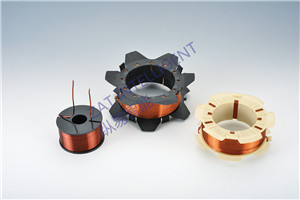

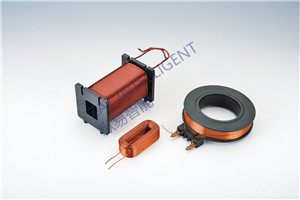

繞線成品展示：
資料下載：
- 半自動汽車發電機轉子專用繞線機 F-100CN.pdf
