特性:
- 采用縱易智能精密閉環排線系統,可實現線圈超過20層以上整列排線
- 雙伺服配罝,在繞線途中可以左右修正排線頭位罟,保證特殊線圈或高精度線圈的繞制
- 超大扭力,適合各類中大型線圈如變壓器、鎮流器用之線圈繞制
技術參數:
型號
Models
F-100CS
線徑
Wire Range
0.5~3.5mm
主軸速度
Spindle Speed
800RPM
主軸數量
Spindle Number
1
主軸馬達功率
Spindle Motor
AC 1500W
最大繞線幅寬
Max . Width
300mm
電源供應
Power Supply
220V, 50/60Hz
排線馬達功率
Spreading Motor
Servo 400W
排線幅寬
Spreading Width
210mm
機器尺寸
Machine Size
900x700x1150mm
機器重量
Machine Weight
~150kg

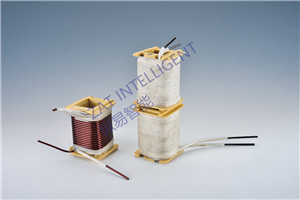

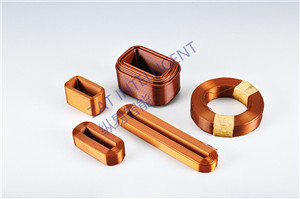

繞制成品展示:
資料下載:
- 半自動大扭力精密繞線機 F-100CS.pdf
