特性:
- 采用縱易智能精密閉環排線系統,可實現線圈超過20層以上整列排線
- 采用100mm大軸距,產品兼容性強,更換產品方便快捷
- 配備自動絞線功能,可適用細線徑線圈產品
- 性價比優,特別適用于變壓器等需求量大的產品
技術參數:
型號
Models
F-TW10006
繞線軸距
Spindle Pitch
100mm
繞線軸數
Spindle Numbers
6
主軸速度
Spindle Speed
6000RPM
主軸馬達功率
Spindle Motor
AC Servo 750W
適用線徑
Wire Range
0.05-0.6mm
最大骨架外徑
Max. Bobbin OD
80mm
主軸外徑
Spindle OD
12mm
電源
Power Supply
AC 220V±10%
總功率
Power
>=1500W
空氣壓力
Air Pressure
0.4~0.6mpa
機器尺寸
Machine Size
520x407x1200mm
機器重量
Machine Weight
~200kg

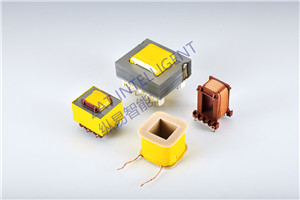

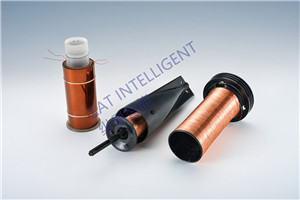

繞制成品展示:
資料下載:
- 半自動6軸帶絞線繞線機 F-TW10006.pdf
